康明斯柴油发动机柴油泵的拆卸次序及维修确保稳定性能的技巧

引言：柴油泵和调速电机的拆卸除一般专用工具外尚要用常用工具，并维持工作环境、操作台、工具零件的干净整洁。拆柴油泵前，应将柴油机曲轴摇中传动轴上止点前14°位置上，那样写对之后装复柴油泵十分方便，因为所有刻度与标识全是指向的。拆柴油泵时，尽量不要拆柴油泵支撑架，将它留到柴油发动机上，这会对维持柴油泵与空压机的同舟有益处；另外还不要从连接器正中间拆卸，因为这样容易破坏射频连接器自身的同轴度。在装复时，柴油泵正时齿轮里的标识“1”应正指向飞轮壳观察窗里的表针。


一、柴油泵和调速电机拆装

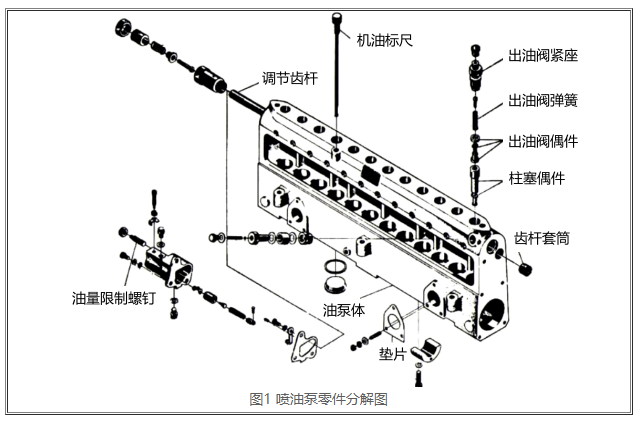

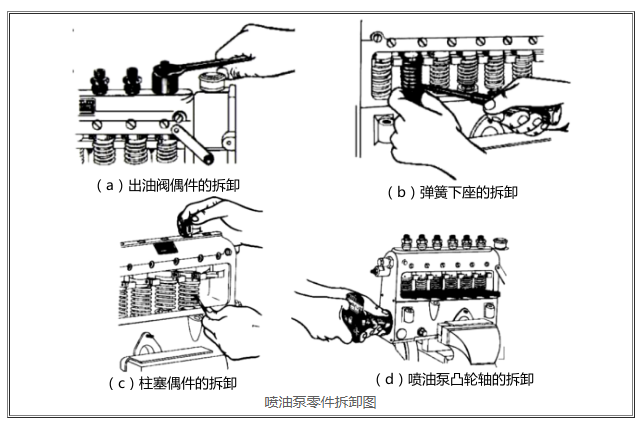

最先拆卸固紧直发夹板封签，按序拆下来油阀紧座及出油阀扭簧。拆装油阀柱塞偶件时，因为油阀尼龙垫圈用后变型扣紧在泵壳上，必须采用常用工具才可以拆掉，如下图2（a）所显示。随后，再换改锥撬起来柱塞泵扭簧，就可以取下扭簧下座，如下图2（b）所显示。松出柱塞套定位螺丝，用细铁棍往上压射柱塞泵，就能从上边连着柱塞套一起拖出柱塞偶件，如下图2（c）所显示。柱塞偶件及油阀柱塞偶件不要碰毛，可不能拆开交换，务必成对地电压放到洁净的地区。



若只需拆装柴油泵曲轴时，可以用一些槽形板插到按时调整螺丝与螺栓中间，搭起滚轴体构件，让它和曲轴脱离接触，从前端就能拖出曲轴，如下图2（d）所显示。曲轴两边的滚柱轴承，可以用常用工具拖出或打出。



调速电机的零件溶解可先把控制手柄释放压力，取下变速扭簧。松掉支撑杆螺母里的螺帽及手机后盖固紧螺丝，使变速金融杠杆构件与支撑杆螺丝构件分离出来，全部调速电机手机后盖连着金融杠杆构件就能拆下来。拆装支撑杆螺丝时应先拆下来齿杆连接销。旋出变速金融杠杆轴两边的油塞，发布金融杠杆轴，变速金融杠杆就可以拆下来。


二、柴油泵和调速电机维修



柴油泵和调速电机拆装后，所有零件须清理并开展安全检查，内容及步骤如下：

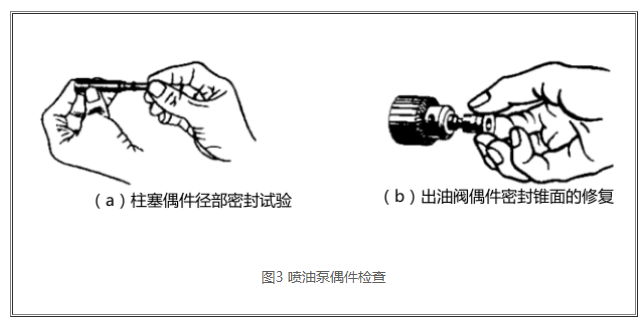

（1）对柱塞偶件开展滚动性试验和径部密封试验。所说滚动性试验是把柱塞偶件歪斜45，抽出来柱塞泵协调的圆面约1/3，并把柱塞泵转动一下，放开手后柱塞泵能无阻碍地自主滚下即是达标。柱塞偶件径部密封性试验一般应在密封试验台子上开展。为了方便考虑，客户还可用简单密封性比较分析法，最先使柱塞泵斜槽应用段指向回进油口部位，再换手指头塞住柱塞套大端脸孔及另一只进进油口，然后慢慢地将柱塞泵推动，当柱塞泵端口抵达回进油口边缘处（即盖没进油口）时观查回进油口，不得有油沫及汽泡出现，如下图3（a）所显示，不符合规定为不过关。柱塞偶件长期使用后，表面是磨损、斜槽及直槽脱落或生锈时应更换。柱塞套上端口若有锈迹，可以用氧化铬研磨膏在平板电脑上缓缓的碾磨修补。

（2）查验油阀及出油阀座密封性球面是否存在伤疤、下凹及损坏，轻度者可以修补，修复方式如下图3（b）所显示。先往球面上刷以三氧化二铝研磨膏来回旋转碾磨，直到达到良好的密封性才行。情况严重应更换。油阀柱塞偶件尼龙垫圈严重变形的时候也应更换。

（3）查验柴油泵体组装柱塞偶件的肩骨平面图是否存在凹痕变型，如有不整齐将影响柱塞套安装垂直角度及肩骨迎合面密闭性，造成柱塞泵滚动欠佳和汽柴油漏水。

（4）查验柴油泵论的滚轴体孔及曲轴凸轮轴的磨损程度，视严重度再决定是否正常使用更换新。

（5）飞铁脚及飞铁销孔偏磨应更换，更换后，二只飞铁重量相距不得超过1g。

（6）其他零件如偏磨、破损、破裂等应予以拆换。


三、喷油泵重新安装流程



柴油泵、调速电机安装前各零部件要清理干净，并注意柱塞偶件、油阀柱塞偶件型号规格是不是和柴油泵型号规格相匹配。安装环节中常见问题如下所示：

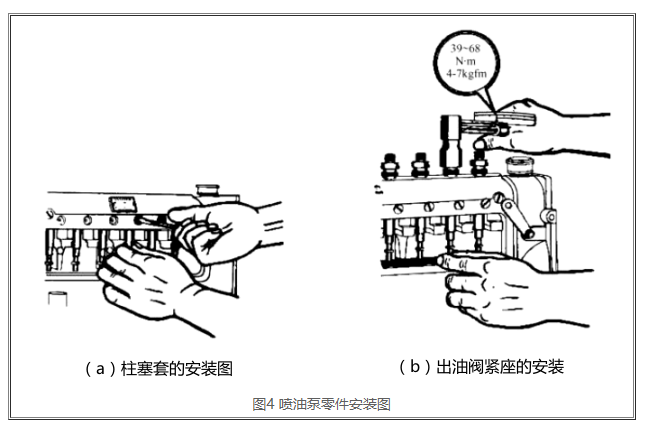

（1）安装柱塞偶件时，柱塞泵的拖出和插进应当心、精确、不能碰毛，柱塞泵法兰盘沉孔里的“XY”字眼应靠外组装。安上柱塞套之后，将定位螺丝指向柱塞套固定块扭紧，这时带动柱塞套理应能上下运动，但不能上下旋转，如下图4（a）所显示。

（2）组装出油网紧座时，其拧答扭矩为39~68N·m。过大会规桂准套变型，柱塞偶件的滚动性受影响，故扭紧时要带动柱塞泵作上下滑动和前后旋转实验，如有阻碍状况可回松油阀紧座几回，再扭紧到滚动轻松才行，如下图4（b）所显示。



（3）柱塞偶件、油阀柱塞偶件和油阀紧座等装好后，应做汽油泵体上端密封性试验。实验方法是将各出油孔阻塞，用工具板托着柱塞泵以防滚下。在进入油孔处进入压力为3.9 MPa（40 kgf c㎡）以上柴油机，维持1min，气压表表针不能有明显降低，这时各连接头螺牙处、柱塞套肩骨面及泵壳表层不能有柴油机漏水。

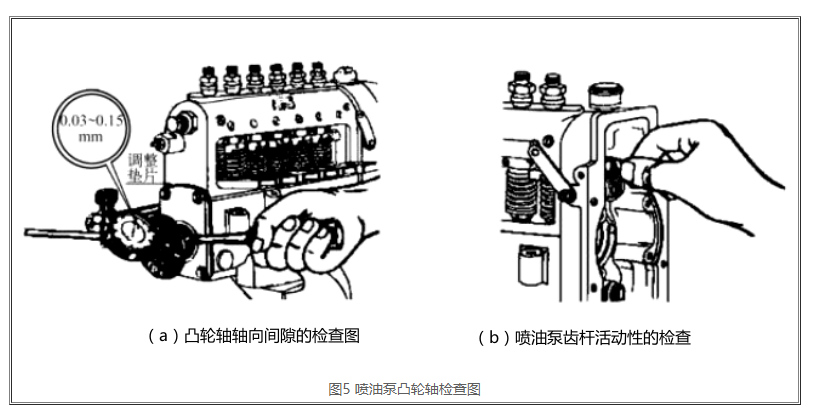

（4）组装柴油泵曲轴后，要检查曲轴的轴承间隙，其数值为0.03～0.15mm。检查方式如下图5（a）所显示，如无法达到可以用密封垫调节，但两边添加垫片的薄厚规定相同，以确保曲轴放置中心位置。空隙调节之后，旋转曲轴，多次使每缸凸轮轴在上止点时带动柴油泵齿杆应主题活动畅通无阻，如下图5（b）所显示。


（5）安装调速电机的第二飞铁时，留意飞铁销两边的锁环安上后，运用鲤鱼钳紧夹一下。避免发生飞铁销掉下来而飞出去的危险性。装好后转动，飞铁理应能借其独特的向心力绕飞铁销晃动，禁止出现任何卡死、阻碍状况。

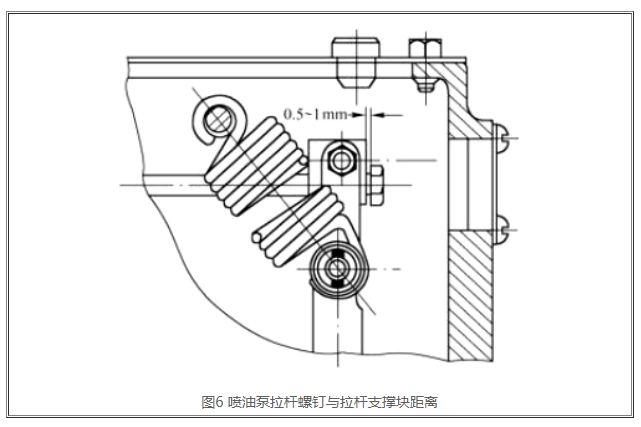

（6）柴油泵和调速电机总程装好后，促进变速摇杆扭力弹簧，将调整齿杆放置较大提供的油部位，使支撑杆螺丝与支撑杆移动板间有0.5～1mm之间的距离，如下图6图示。目的是为了有利于查验调整齿轩，进而在较大提供的油位置后可以确保与剩余油限定螺丝碰撞。同时也为了如果需要旋出剩余油限定螺丝，适当调整供油量。但是这一间距不宜太大，不然调速电机起作用的转速比将提高。
