康明斯柴油发电机仪表盘配置参数
摘要：KCM-IIG 船用柴油机仪表盘以康明斯船用柴油发电机为基础 CCS 船舶检验规范和现代船舶设计建设的新要求 设计的产品适用于各种电子调速柴油发电机组。康明斯仪表板也可以选择 AUTO-III 自动控制板套件满足柴油发电机组自动控制要求。
1、康明斯仪表盘柴油发电机的启动控制电路可与仪表系统分离，即面板上的“正常运行/越多”。当控制操作开关拨到越控位置时，柴油机可以直接启动。
2、“正常运行/越控运行”选择开关，保护报警是否有效。一般来说，开关应放置在“正常运行”位置，以保护柴油机不超限运行。
3、在仪表测控系统的“停机保护”中，低油压、高水温停车由单独的报警开关控制，切断燃油电磁阀，实现停车控制。当报警停止时，拆除它 它们不会影响仪表系统的正常工作。
4、超速报警停车由转速表检测控制，正确设置型号选择拨码开关和超速按钮非常重要，否则会造成误报警。
5、仪表盘电气测控系统按船规要求为双线系统，即所有电气部件必须有两个以上的接线头。不能使用或更换以壳体铁为负极的单接线电器，如电机、充电机、燃油阀等！
6、仪表板从主电源开关到测量控制板之间设置过电流保险器，其容量只能保证其正常工作，不允许从箱内取出改装设备 24V 电源，否则会造成仪表工作异常或损坏！
7、报警外接延伸板只有下端 28 端子供用户外接，其他端子为仪表内接或远程表端子，不允许改接线路使用！
①min-3000r/柴油发电机转速表min
数字分辨值±50转/格/格/格/格
②柴油机运行小时表 0h-10000h
分辨值1h
③光栅式水温表 60℃-120℃
分辨值为2℃/格
④光栅式油温表 60℃-150℃
分辨值为3℃/格
⑤光栅式油压表 0MPa-0.8MPa
P≤0.4MPa时分辨值 0.02MPa/格
P≥0.4MPa时分辨值 0.04MPa/格
⑥光栅式电池电压表 20V-32V
分辨值0.4V/格
注：仪表的测量精度优于仪表 2.5 等级(数字表优于 0.5 级)。
2. 控制开关配置
① 电源开关-用于控制仪表盘电源的通断和正常停车。
② 仪表主/备用电源切换开关-当仪表主/备用两组电源接入时，用它进行转换。
③ 选择本机/远起动开关-选择在机上或远端起动柴油机。
④ 正常运行/越控运行选择开关——在紧急情况下将开关拨到“越控”位置时，报告 警察不会停车。
⑤ 运行/怠速选择开关——根据需要控制柴油机的运行状态。
1. 设置预报警点（由仪表检测控制）
① 高水温(黄绿色) T＞98℃±2℃
② 低油压(黄绿色) P＜0. 12MPa±0.02 MPa
③ 机油温度高 T＞115℃±3℃
④ 电池电压故障 V＜22V 或V＞30V
⑤ 运行指示灯 n＞680r/min 时
⑥ 紧急停车指示灯（紧急停车按钮或开关接通时）
⑦ 备用电源指示灯(用备用电源供电仪表时)
⑧ 三个备用报警灯(按需报警的项目提供给用户，接入报警开关信号)
2. 报警停车设置
① 超速报警(红灯)，由仪表检测控制停车。
康明斯50Hz 发电机组 n＞1725r/min
康明斯60Hz 发电机组 n＞2070r/min
注：设置其他额定转速机型的报警点。
② 冷却水温度高报警(红灯) T＞106℃±2℃(由水温报警开关检测控制停车)。
③ 低油压报警(红灯) P＜0. 1MPa±0.02MPa (由油压报警开关检测控制停车)。
摘要：KCM-IIG 船用柴油机仪表盘以康明斯船用柴油发电机为基础 CCS 船舶检验规范和现代船舶设计建设的新要求 设计的产品适用于各种电子调速柴油发电机组。康明斯仪表板也可以选择 AUTO-III 自动控制板套件满足柴油发电机组自动控制要求。

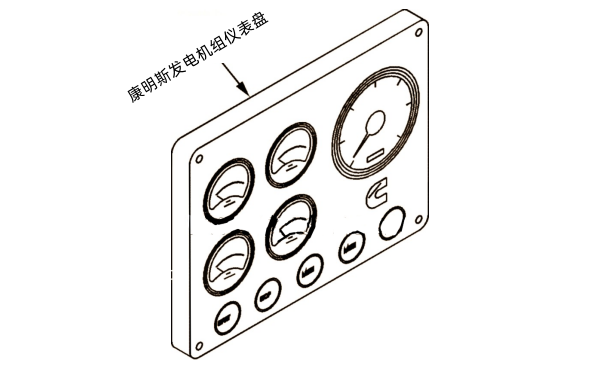

康明斯发电机组仪表盘
一、仪表操作注意事项1、康明斯仪表盘柴油发电机的启动控制电路可与仪表系统分离，即面板上的“正常运行/越多”。当控制操作开关拨到越控位置时，柴油机可以直接启动。
2、“正常运行/越控运行”选择开关，保护报警是否有效。一般来说，开关应放置在“正常运行”位置，以保护柴油机不超限运行。
3、在仪表测控系统的“停机保护”中，低油压、高水温停车由单独的报警开关控制，切断燃油电磁阀，实现停车控制。当报警停止时，拆除它 它们不会影响仪表系统的正常工作。
4、超速报警停车由转速表检测控制，正确设置型号选择拨码开关和超速按钮非常重要，否则会造成误报警。
5、仪表盘电气测控系统按船规要求为双线系统，即所有电气部件必须有两个以上的接线头。不能使用或更换以壳体铁为负极的单接线电器，如电机、充电机、燃油阀等！
6、仪表板从主电源开关到测量控制板之间设置过电流保险器，其容量只能保证其正常工作，不允许从箱内取出改装设备 24V 电源，否则会造成仪表工作异常或损坏！
7、报警外接延伸板只有下端 28 端子供用户外接，其他端子为仪表内接或远程表端子，不允许改接线路使用！

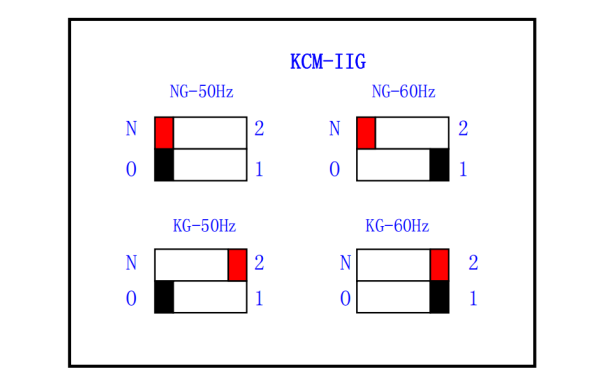

柴油机转速报警点拨码开关设置图
注：
（1）拨码开关1为转速报警选择、拨码开关2为机型选择
（2）出厂调整时必须按机型和机组的频率正确设定二个开关位置，否则会出现两种情况，一种转速读数不正确，另一种误报警。
①min-3000r/柴油发电机转速表min
数字分辨值±50转/格/格/格/格
②柴油机运行小时表 0h-10000h
分辨值1h
③光栅式水温表 60℃-120℃
分辨值为2℃/格
④光栅式油温表 60℃-150℃
分辨值为3℃/格
⑤光栅式油压表 0MPa-0.8MPa
P≤0.4MPa时分辨值 0.02MPa/格
P≥0.4MPa时分辨值 0.04MPa/格
⑥光栅式电池电压表 20V-32V
分辨值0.4V/格
注：仪表的测量精度优于仪表 2.5 等级(数字表优于 0.5 级)。
2. 控制开关配置
① 电源开关-用于控制仪表盘电源的通断和正常停车。
② 仪表主/备用电源切换开关-当仪表主/备用两组电源接入时，用它进行转换。
③ 选择本机/远起动开关-选择在机上或远端起动柴油机。
④ 正常运行/越控运行选择开关——在紧急情况下将开关拨到“越控”位置时，报告 警察不会停车。
⑤ 运行/怠速选择开关——根据需要控制柴油机的运行状态。

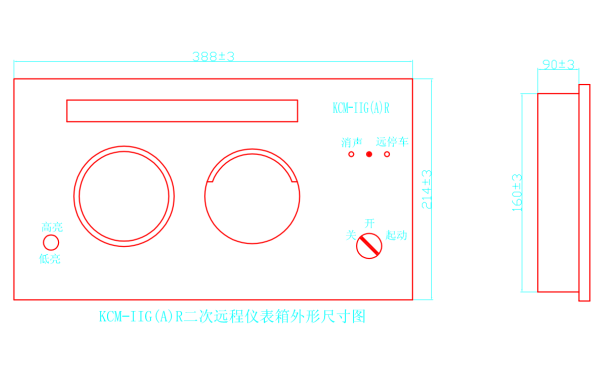

康明斯发电机组仪表箱外形尺寸图
1. 设置预报警点（由仪表检测控制）
① 高水温(黄绿色) T＞98℃±2℃
② 低油压(黄绿色) P＜0. 12MPa±0.02 MPa
③ 机油温度高 T＞115℃±3℃
④ 电池电压故障 V＜22V 或V＞30V
⑤ 运行指示灯 n＞680r/min 时
⑥ 紧急停车指示灯（紧急停车按钮或开关接通时）
⑦ 备用电源指示灯(用备用电源供电仪表时)
⑧ 三个备用报警灯(按需报警的项目提供给用户，接入报警开关信号)
2. 报警停车设置
① 超速报警(红灯)，由仪表检测控制停车。
康明斯50Hz 发电机组 n＞1725r/min
康明斯60Hz 发电机组 n＞2070r/min
注：设置其他额定转速机型的报警点。
② 冷却水温度高报警(红灯) T＞106℃±2℃(由水温报警开关检测控制停车)。
③ 低油压报警(红灯) P＜0. 1MPa±0.02MPa (由油压报警开关检测控制停车)。
