康明斯柴油发电机组基本基座平台上的修建要求及安装标准
基本基座又称为浮动平台干硬性砂浆路基，它的作用是用来支撑固定不动柴油发电机组，尽管基本组装并不属于康明斯柴油发电机组成套设备一部分，但它会影响康明斯柴油发电机的正常工作。因而在使用康明斯柴油发电机组时，基本底座的部位选取与标准组装至关重要，下边康明斯公司在这篇文章为大家讲解一下康明斯柴油发电机组基本底座的修建要求及安装标准。
一、施工前常见问题
一般，混凝土组装基本是一种靠谱简单的安装方式，建议用户优先采用。
1、组装康明斯发电机发电机组前，客户要检查混凝土基本的水平误差是否满足康明斯柴油发电机组的需求。
2、客户应该根据设计要点和产品技术要求，来决定康明斯柴油发电机在混凝土基座的设计标高。
3、基本基座应尽量平整，康明斯发电机组全部转动构件必须经过层层动平衡检测。
4、基本基座要消化吸收康明斯发电机机组运行时所产生的震动，避免将震动传达给理论基础墙面等，因而需要配备相对应减振器（扭簧或橡胶减震垫）
5、需在基本周边预埋排出槽，便于污水废液等立即流出去。
6、当浇筑混泥土基座时，应保证混泥土顶部非常整齐、没有毛边或损伤。
二、设备基础的功效
1、基本相当于一个硬性的支撑给康明斯发电机组，能防止晃动和振动，保证设备安全运行
2、能够承受康明斯发电机组重量及储备的然料及附件等
3、可避免因地面返潮而浸蚀支撑架金属
4、保证康明斯柴油发电机组的同轴度；
5、因柴油发电机组牢固的栓在前提下，能防止挪动。
三、浮动平台的需求
在施工中一定要注意前提下平面整齐，如在组装康明斯发电机组中只是单纯应用塑胶减震块时，一定要按规定垫放，两侧放置一致且有效，切忌急于求成，付之一笑。
1、基础架构
应革命老区基土层构造来决定，一般情况下，基本深层（厚）为0.7～1m，基本可高过平面图150mm或者与平面图一样平，基本长、长宽比公共性汽车底盘长、宽体积大200mm。
2、固定不动孔距
基本底端应压实，浇筑混凝土时，应按照基座固定不动孔部位预埋固定不动底脚孔，孔口规格120×120mm，孔底宽度为160×160，深度为450mm，以便固定螺丝用（固定螺丝120KW以下是M18，150KW以上是M22）。可以使用公共性底盘的支脚孔做为固定安装，也可采用压平板式组装，压平板式固定时基本支脚孔总宽规格应测算扩宽。随后用销钉或地脚螺栓固紧，使用时不可造成松脱。
3、地面平整
路面规定水准、整齐，平面度规定在±0.5°的平面上。水准刮平之后将发电机组摆放前提下，使各支撑点匀称触碰、高低不平的地方可以用簿钢板或减振垫实。提议配合使用水准仪或其他类似仪器设备进行施工。
4、载重
康明斯柴油发电机组安装基本应能承载发电机队的净重，一般砼基本重量为发电机组重量1.5～2倍，若主机房坐落于连体衣建筑内部且有防震标准时，应使用减振基本，基本重量为发电机组重量3～5倍，减振基本设计应请建筑施工员设计方案。
5、避震
康明斯发电机组自身具有极好的避震特性，故发电机组不一定要特制基本，发电机组可直接安装在平面及具有足够强度细石混凝土上。针对很严格的地方，可以设置减振垫或弹簧垫（可配套设施固定螺丝一起使用）。

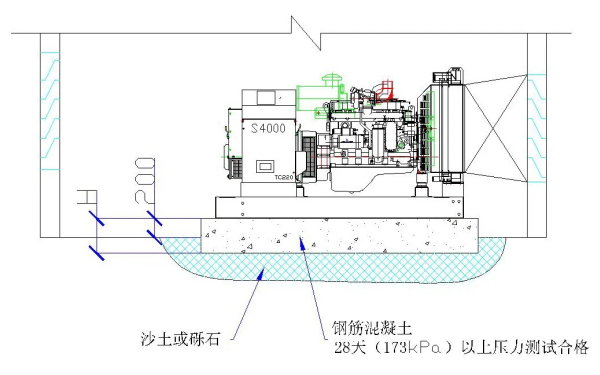

柴油发电机组混凝土支撑平台设计图纸
四、计算方式
1、计算方法
混泥土组装基座是一种靠谱的安装方法，基座一般高出地面100～200，其厚度D计算公式如下：
D=W/（d×B×L）
式中，W=发电机组总重量（kg)
d=混泥土比例，型号450一般取2300（kg/m3）
B=混泥土基座总宽（m）
L=混泥土基座长短（m）
2、通用性组装数据信息
基本基座又称为浮动平台干硬性砂浆路基，它的作用是用来支撑固定不动柴油发电机组，尽管基本组装并不属于康明斯柴油发电机组成套设备一部分，但它会影响康明斯柴油发电机的正常工作。因而在使用康明斯柴油发电机组时，基本底座的部位选取与标准组装至关重要，下边康明斯公司在这篇文章为大家讲解一下康明斯柴油发电机组基本底座的修建要求及安装标准。
一般，混凝土组装基本是一种靠谱简单的安装方式，建议用户优先采用。
1、组装康明斯发电机发电机组前，客户要检查混凝土基本的水平误差是否满足康明斯柴油发电机组的需求。
2、客户应该根据设计要点和产品技术要求，来决定康明斯柴油发电机在混凝土基座的设计标高。
3、基本基座应尽量平整，康明斯发电机组全部转动构件必须经过层层动平衡检测。
4、基本基座要消化吸收康明斯发电机机组运行时所产生的震动，避免将震动传达给理论基础墙面等，因而需要配备相对应减振器（扭簧或橡胶减震垫）
5、需在基本周边预埋排出槽，便于污水废液等立即流出去。
6、当浇筑混泥土基座时，应保证混泥土顶部非常整齐、没有毛边或损伤。
二、设备基础的功效
1、基本相当于一个硬性的支撑给康明斯发电机组，能防止晃动和振动，保证设备安全运行
2、能够承受康明斯发电机组重量及储备的然料及附件等
3、可避免因地面返潮而浸蚀支撑架金属
4、保证康明斯柴油发电机组的同轴度；
5、因柴油发电机组牢固的栓在前提下，能防止挪动。
三、浮动平台的需求
在施工中一定要注意前提下平面整齐，如在组装康明斯发电机组中只是单纯应用塑胶减震块时，一定要按规定垫放，两侧放置一致且有效，切忌急于求成，付之一笑。
1、基础架构
应革命老区基土层构造来决定，一般情况下，基本深层（厚）为0.7～1m，基本可高过平面图150mm或者与平面图一样平，基本长、长宽比公共性汽车底盘长、宽体积大200mm。
2、固定不动孔距
基本底端应压实，浇筑混凝土时，应按照基座固定不动孔部位预埋固定不动底脚孔，孔口规格120×120mm，孔底宽度为160×160，深度为450mm，以便固定螺丝用（固定螺丝120KW以下是M18，150KW以上是M22）。可以使用公共性底盘的支脚孔做为固定安装，也可采用压平板式组装，压平板式固定时基本支脚孔总宽规格应测算扩宽。随后用销钉或地脚螺栓固紧，使用时不可造成松脱。
3、地面平整
路面规定水准、整齐，平面度规定在±0.5°的平面上。水准刮平之后将发电机组摆放前提下，使各支撑点匀称触碰、高低不平的地方可以用簿钢板或减振垫实。提议配合使用水准仪或其他类似仪器设备进行施工。
4、载重
康明斯柴油发电机组安装基本应能承载发电机队的净重，一般砼基本重量为发电机组重量1.5～2倍，若主机房坐落于连体衣建筑内部且有防震标准时，应使用减振基本，基本重量为发电机组重量3～5倍，减振基本设计应请建筑施工员设计方案。
5、避震
康明斯发电机组自身具有极好的避震特性，故发电机组不一定要特制基本，发电机组可直接安装在平面及具有足够强度细石混凝土上。针对很严格的地方，可以设置减振垫或弹簧垫（可配套设施固定螺丝一起使用）。
柴油发电机组混凝土支撑平台设计图纸
四、计算方式
1、计算方法
混泥土组装基座是一种靠谱的安装方法，基座一般高出地面100～200，其厚度D计算公式如下：
D=W/（d×B×L）
式中，W=发电机组总重量（kg)
d=混泥土比例，型号450一般取2300（kg/m3）
B=混泥土基座总宽（m）
L=混泥土基座长短（m）
2、通用性组装数据信息

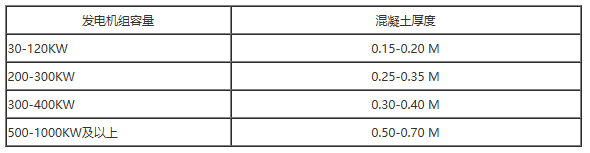

组装基本的好与坏，在发电机组的正常使用时会获得显著反应。用户在选择组装康明斯发电机基本时，要了解土层状况，土层至少得可以承受发电机队的长久有效净重及震动，所以在设计时应仔细斟酌。现阶段一般来说，混泥土厚度应符合下列规定就可以：
