柴油发电机接线安全指南：确保安全无忧

引言：在做出任何发电机电缆线连通前，必须确保柴油发电机组保证控制面板处在 OFF（关掉）方式，绝不会出现意外启动。其正确操作方法是什么关掉交流电或将其从电瓶充电器清除，然后用绝缘层扳子将负级（-）蓄电池电缆线从发电机组启动蓄电池清除。假如柴油发电机组组装在和别的发电机组或市政工程供电源并联的应用中，则发电机组自动控制系统可能会通过外界源插电。因而，一定要锁住任何可能为发电机组给予交流电的内部源。



一、安全性布线需要注意的事项



1、务必仅由通过培训且资深的维修工人实行电气设备机械部件的安装。发电机组运行中，沟通交流感应线束和其它电缆线将插电。

2、务必仅由通过培训而且有权利解决此应用的人员操作发电机组与对它进行维护保养。

3、自动化设备发电机队的出现意外或遥控器启动可能造成比较严重事故。防护全部辅助电源并用绝缘层扳子断掉启动蓄电池电缆线（最先断掉负级【-】）。

4、切勿在蓄电池周边抽烟或是开启/关掉故障警示灯。在使用蓄电池以前，最先接触接地的金属表层以释放静电。终止发电机组并断掉电瓶充电器，随后断掉蓄电池电缆线。应用绝缘层扳子先切断负级（-）电缆线，接着再重连。

5、对市政工程供配电系统的供电系统回送可能会致使触电，切勿连接至一切工程建筑电气控制系统，除非经由设计院与用户核准的机器设备并且在工程建筑电源总开关打开开展。

6、本地政策法规通常要求由通过许可证的电焊工开展电缆连接，并且在操作之前对安装开展定期检查审核。全部联接、电缆线尺寸大小所用材料等等都要符合安装地点的现行标准电气设备法律法规的规定。

7、启动发电机组前，请确认确保电气连接接地均牢固且所有联线均详细。拆换并固定全部在安装过程中清除的维修控制面板，同时检查发电机组的负荷电缆线是不是联接恰当。



二、联接发电机组电气控制系统的流程



对于每一个导出联接，包含在沟通发电机接线头上进行了现场连接时，都应该应用本地标准（或 UL）指定规格、种类和额定电流的电导体来完成安装。对于符合 U 安装，请选择电导体规格X ANG75°C或 90°C铜心线，600V。在其中，XAWG是本地电气设备标准为发电机组指定75°C的时候在额定输出电流量中的电导体规格。对于不符合 UL安装，请结合本地正确使用电缆线规格、成分额定电流。支撑力释放出来、弯折室内空间、坐圈和其它组装特点应根据当地标准去完成。

1、切换开关

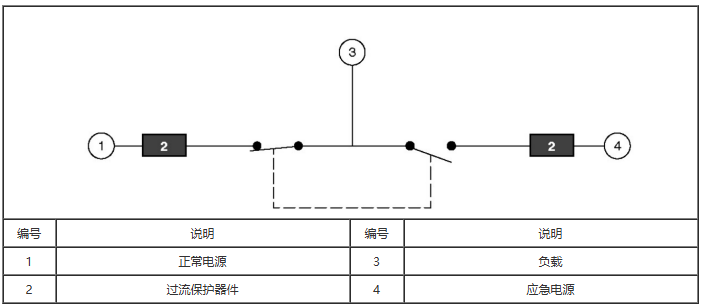

必须采用切换开关将负载从正常的电源转换到发电机组。在铺设负荷和操纵联线时，请遵照切换开关附有的使用说明。



2、沟通交流发电机工作电压联接

这种沟通交流发电机可以配置为出厂铭牌工作电压，如控制柜盖背部的“重连平面图”贴纸图片上所显示。列举的很多工作电压都会要求重新部署联接插线板里的沟通交流发电机导出导线。此重新部署实际操作务必仅由通过培训并且具有电气设备安装工作经验的维修工人实行。

（1）在搬运前生产制造认证测试过程中，发电机组已经进行了调节，以产生特定工作电压。安装工人务必经常对电机定子导线插线板联接开展安全检查并实施必须的重连实际操作，以获得所需要的工作电压。

（2）一部分发电机组可以产生各种电压和联接配备；别的发电机组则具有特定的比较有限作用。查询工作电压联接信息后，请参阅联线平面图和发电机工作电压（出厂铭牌中的内容），并且在实际执行负载连接时，使用发电机组附有的联线平面图。

（3）将发电机组重新部署为更高工作电压可能会超过特殊发电机线圈工作电压作用并毁坏发电机，与此同时还会减少配电线路电流量，造成配电线路电源电路隔离开关很大。在实施重连以使用不同工作电压前，可以咨询你的康明斯受权代销商。

（4）将发电机组重新部署为较低的工作电压可能会降低发电机队的额定电流，与此同时还会提升配电线路电流量，造成配电线路电源电路隔离开关过小。在实施重连以使用不同工作电压前，可以咨询你的康明斯受权代销商。

3、负载联接

发电机队的转动连接必须使用软软管和绞线输电线。根据使用地脚螺栓将负载绞线电线固定到沟通交流发电机重接插线板或电源电路隔离开关连接盘上适宜的接线头，把所有负载传送到沟通交流发电机。标为U、V、W和N的接线头标示线路设备零线联接。（参照∶U、V 和 W 与L1、L2和L3分别代表N与L0相匹配）。

（1）负荷电缆组装

为保证发电机队的特性达到最好，一定要对越过电缆密封板负荷电缆线增加足够的维护。

（2）通过非铁制导向板走线

独芯负荷电缆线必须采用非铁制电缆密封板加以固定。

（3）根据铁制导向板走线

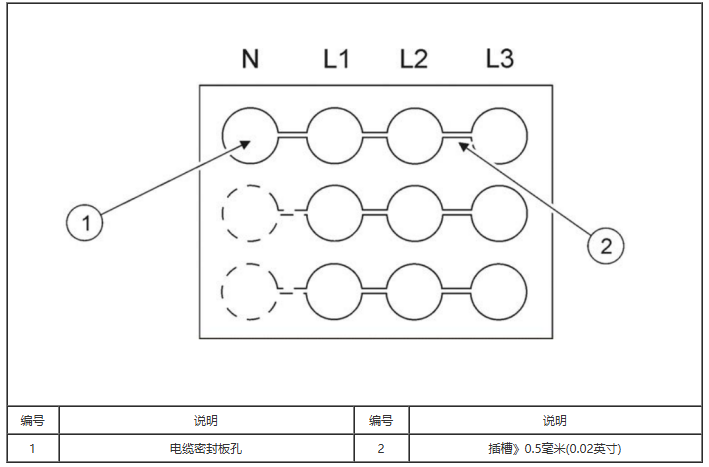

独芯负荷电缆线务必越过下图中所示的孔或电缆密封接头槽口。电缆密封板需要由非铁制材料制作。



4）配电设备电缆线

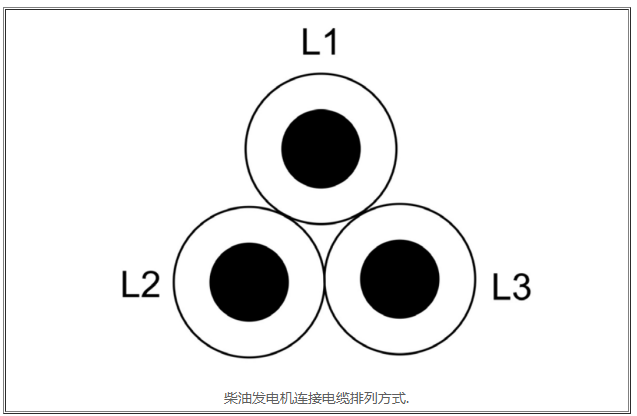

独芯配电设备电缆线理应三根为一组并按住图中所示采用三角排序方式。（这类排序可让电缆承载力达到最好，从而降低电气设备辐射源）。为最大限度地降低电缆环境温度涨幅同时减少电缆线降权要素，应尽可能在电缆线组中间拉开距离，以保证自然通风。电缆线组必须采用非铁制原材料进行加固。



4、负荷平衡

将负载传送到发电机组时，均衡负载以确保每个接线头（L1、L2 和 L3）的电流大概相同。假如连接的是单相电负荷和三相负载，这一点则至关重要。只需每条线路的电流大概相同，和中系数的误差在 10% 之内，且所有配电线路电流量都不得超过发电机出厂铭牌里的额定电流，则可以应用任意组合的单相电和三相负载。联接结束后，仔细观察操作工面板上的电流表来检测每条线路的电流。



三、柴发发电机组布线规定



（1）柴油发电机的布线应符合国家有关电气安全标准和完善。布线时要参照机器的接线方法和使用说明，保证恰当联接每个电气元器件。在布线环节中，需要注意电缆线的挑选标志，以避免混乱和不正确联接。

（2）柴油发电机的布线应当按照电气控制系统要求进行科学的分类布局。一般来说，柴油发电机的布线可分为电源插头、控线和电源线等几种。电源插头关键用于连接发电机和负荷，包含主电源线和后备电源线。控线关键用于连接发电机和控制系统，包含运行线、关机线、报警线等。电源线主要运用于传送发电机的运行状态和参数信息，包含电压、电流量、工作频率高信号。

（3）柴油发电机的布线需要注意线路保护与绝缘层。为了保证电气控制系统的安全性和可靠性，需在重要区域设置过流保护器、短路保护器、接地系统器等保护设备。与此同时，应使用适宜的绝缘层材料和绝缘层方法，保证配电线路中间和线路与大地间的绝缘层可以信赖。

（4）柴油发电机的布线需要注意回路电阻和电缆截面的挑选。回路电阻就是指电流通过接触面积过程中产生的电阻器，它会影响电流传输和机器的工作效能。因而，在布线过程中应挑选性价比高、触碰面积大的射频连接器和输电线，从而降低回路电阻。电缆线截面的挑选应依据负荷大小和间距来决定，以保证电流成功传输和线路稳定的工作。

（5）柴油发电机的布线需要注意电缆线的走线固定。电缆线的走线应不要和另一台和金属构件相互干扰，从而减少干扰信号和电压损失。电缆线固定应使用适度的定位装置，以避免电缆线松脱和磨损，进而影响布线的可靠性和安全性。



汇总：

柴油发电机的布线规定包含合乎电气安全标准和完善、依照电气控制系统规定科学的分类布局、留意线路保护与绝缘层、选择适合自己的回路电阻和电缆截面、留意电缆线的走线固定等。仅有在正确的布线和合理的设置下，柴油发电机才能正常运作，发挥出应该有的功效和实际效果。因而，使用柴油发电机时，我们应当格外重视布线的需求，保证电气控制系统的安全稳定性。
