柴油发电机房通风设计标准解析

引言：因为发动机暖气片的冷却空气中可能存在一氧化碳气体，因而，需要由排风系统安全通道或排风井导出来有机废气，而且需要避开窗、门斜别的房屋建筑通道，避免有机废气在住宅区内堆积。通风系统另外一个作用是柴油发电机组产生大量的发热量，所以必须要保持适当自然通风以带去发热量。在发电机房通风安装和设计的时候，排风系统软管里的“空闲地区”一定要和热管散热器的外露总面积大小一致，相关气旋要求及许可的气旋限定，请参阅康明斯发电机组的《技术规格表》。



一、房间内和户外型号自然通风差别



1、户外型号

（1）适用户外安装柴油发电机组，机器设备生产工厂在静音机壳上对柴油发电机组设计已经实现优良的冷却通风，因此不需要再去做额外通风空调工程。

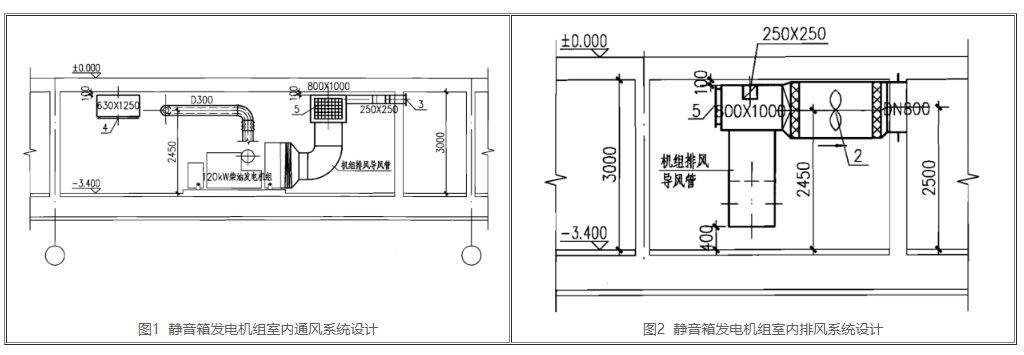

（2）户外组装一般依靠当然空气流通，但本来用以户外的机型因为多种要素务必摆放与机房内时，其排风系统的要求对比一般房间内型号更严格。图1和图2是120KW静音厢式发电机组自然通风安装示意图，一般不建议超出120KW的带厢式罩壳发电机组放在室内。

2、房间内型号

（1）房间内发电机队的安装及设计方案，要细心地考虑到制冷通风，全部热管散热器冷却空气都必须要排出至发电机房外。此外，在安装过程中可以使用软管转接件模块。

（2）室内装需要满足需要气旋尺寸适宜且摆放正确排放系统。可以通过导轨将冷却系统的杂散工作电压传送到路面。


二、主机房出气口和软管



1、在开展发电机房室内装时，出气口的存放应容许进气口在排除前通过安装附近区域。安装气体出入口应高于气体通道，便于完成空气流通健身运动。

2、发电机房出气口和导管的规格应够大以确保完成所需要的气体压力。

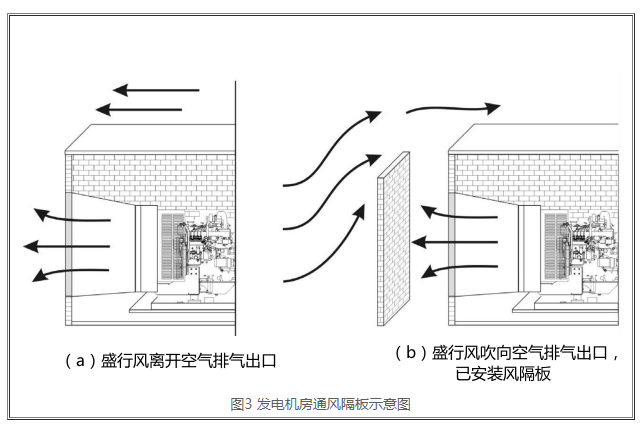

3、假如随意气旋直接进排气管出入口，则风会让随意气旋造成阻拦。将排气口放置于可消除风阻碍的部位；或是假如排气口没法放置以上部位，则组装风挡板。请参阅图3。

4、气体入口和出入口张口上方百叶窗帘和丝网可限定气旋，且特性差别很大。比如，百叶窗帘总程的叶子窄小时候的气旋限定实际效果一般比叶子比较宽时更强。应选用百叶窗帘或丝网生产商指定合理张口地区。

5、柴油发电机组热管散热器冷却空气，由将空气吹进暖气片的推动式风机运输根据发电机队的控制终端。

6、一般将气体送风通道放置柴油发电机组后侧，其进风风槽孔比热管散热器地区大1.5倍。

7、将排风系统安全通道出入口立即放置热管散热器前面并尽量靠近热管散热器，排风系统出入口张口必须大于热管散热器地区。而排风系统出入口软管的长度和样子应当对气旋有最少限定。

8、热管散热器上必须安装减震口或软接头，以避免排放废气在热管散热器周边逆流、机器设备挪动和振动，同时避免发出响声。

9、在使用排风系统软管前，先拆下来暖气片的保护罩。此外，应最好使用螺丝和螺帽组装软接头，以便于软管维护成本时候的清除工作中。



三、制冷与排风系统规定



制冷及自然通风至关重要，主机房应有足够的进气量，以适应发电机组点燃及冷却的必须。

1、热管散热器冷却的发电机组

（1）发电机组安装时应尽量使热管散热器贴近排气口，以避免暖空气的再次循环。无风管时建议热管散热器距排气口之间距不得超过150mm；假如主机房无法满足上述要求，则建议组装对应的风管。

（2）排气口面积应是暖气片安装风板管组排风系统百叶窗帘。

（3）风管的弯折应通过适当的弯管，管道太长还应加大规格从而减少排风系统背压式。长距离的风管消音器应依据建筑物的特点进行特别设计。

（4）建筑物进、排气口一般设置有百叶窗帘及网栅，当测算进空调尺寸时应考虑百叶窗帘及网栅的高效通风面积。

（5）发电机组点燃及制冷需要大量气体，这一点常常会被忽视。提议进气口占地面积起码是发电机组热管散热器面积2倍；全部风口理应能防止雨水的加入。在气候寒冷的区域，预留和非常少运转的发电机组之主机房理应能隔热保温；进、排气口可安装可调节百叶窗帘，在发电机组不运行中百叶窗帘可以关掉。针对主电路故障全自动投入使用的发电机组，一般还需要安装规范的恒温恒湿操纵沉浸式制冷水加热器。

2、进气阀

（1）带联机式暖气片的发电机组，其后部的气体由散热器风扇吸拉流过发电机组并且通过热管散热器，因此机房进气口应位于发电机队的后侧，其总面积最少应是热管散热器面积2倍。

（2）排气口应直接从暖气片的正前方要尽可能与其贴近，其总面积最少应是热管散热器面积1.5倍；通风道应是排出来气旋给予最小阻力。

（3）热管散热器装有排风系统软管配接凸台，便于安装白帆布或金属薄板金属风管；通风风管可以通过地脚螺栓与排气口联接，有利于拆装有利于维护保养。


注：密闭式柴油发电机组关键在外面开放环境中使用。如在密闭式环境里组装密闭式柴油发电机组时，必须考虑到实际应用要素（气旋、有机废气提取、提供的油存储等）。可联系康明斯公司的使用工程团队进行了解。

3、远置式热管散热器散热方式

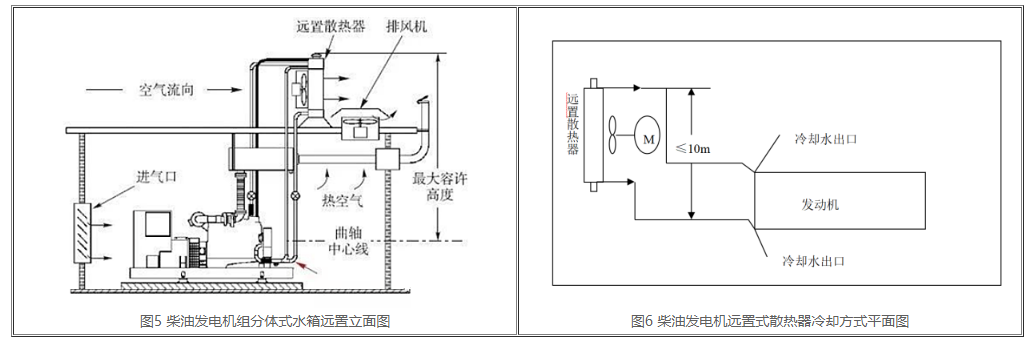

远置式热管散热器是用电动离心风机制冷暖气片的方法，在热管散热器排风系统艰难的地区设定发动机情况下，还可以在发动机热管散热器间用冷凝器路相互连接，远置式热管散热器可以比较容易实现低噪声化。其结构型式如下图5与图6所显示。

一般采用立式铜制盾构构造，组装进风式电动机。储水箱需充足的散热面积，去完成冷冻液、空气和散热器中间热量互换，冷冻液在热管散热器芯内流通，气体在热管散热器芯外利用。热冷冻液因为向室内空气排热而转冷，强冷空气最终因消化吸收冷冻液散出来的发热量而提温，因此热管散热器是一个换热器。



4、电动百叶窗和减振器设计方案

减振器或电动百叶窗可以将柴油发电机组及设备室与环境因素防护，其打开和关闭操作应当由柴油发电机组的实时控制。

在寒冷天气下，热管散热器排放废气能够逆流以调节柴油发电机组室内自然环境温度。这有助于柴油发电机组迅速加热，并有助于保持然料温度超过能源的浊点。如果采用逆流减振器，则应将其设计成“关掉不成功”并维持主排气管减振器为打开状态，便于柴油发电机组还可以在需要的时候持续运行。设计师应了解，柴油发电机组的运转环境温度将和环境温度很接近，且不要把自来水管路由器根据柴油发电机组室或者提供防寒维护。



四、安装注意事项



（1）制冷发电机空气运用导风罩引出来户外，如果需要，导风罩与墙壁上通风口应密封性保持良好，以避免暖空气逆流而减少冷却效果。

（2）冷却空气务必取自户外，其气温尽量低，引出风口（及导风罩）依据发电机房间内具体地址布局。

（3）发电机房内的温度不应大于45℃，否则不仅也会引起发电量降低，并且也会引起电气元器件的损坏，若很有可能超过45℃时，则须提升自然通风，建议使用2个排风扇，安装于出入导风筒内，一个把冷却空气鼓入房间内，一个把室内空气质量排出室外。

（4）出风口均为方形，且二者规格同样。

（5）进出风口总面积应该比排热占地面积大25%之上。

（6）若进出风口配有防护屏，则应按照铁网的高效根据总面积，增加进出风口尺寸。

（7）若进出风口配有空调风叶，则空调风叶的截面面积应当与墙壁上进出风口相同。
