康明斯发电机组柴油机贮备标准解析

引言：燃料供给系统作用是向柴油发电机供货具备一定压力的汽柴油，它也有过虑汽柴油水中杂质或粉尘的作用，并调节汽柴油供应量。供油系统一般由加油盖、燃油管、柴油油箱、汽油泵、汽油滤、碳罐、碳罐清理阀、管道等零部件构成，而机油箱是供油系统中相当重要的协助构件。康明斯企业在本文中将机油箱的用处与分类及其柴油机贮备规范详尽共享给那些这些方面要求的读者。



一、机油箱的用处与分类



机油箱在供油系统里除了贮存油外，还起到排热、分离出来油液中的汽泡、沉淀杂质等功效。机油箱中安有许多辅助件，如冷却塔、电加热器、空气过滤网和液位变送器等。

1、依照机油箱液位与大气是不是互通，可以分为开启式机油箱和闭试机油箱二种。

（1）开启式机油箱应用最广，机油箱里的液位和大气互通，为避免箱里液压油被环境污染，在油箱上配有空气过滤网。潮湿地域运用的机油箱，在空气过滤网还应当装一定量的防潮剂。开启式油箱结构简易，施工安装便捷，供油系统普遍使用这样的方式。

（2）闭试机油箱一般用于工作压力机油箱，它是将机油箱完全封闭，充进一定压力的稀有气体（储能器），打气工作压力可以达到0.05MPa。

2、如果按照机油箱的形态来区分，还可以分为方形机油箱和圆罐型油箱。

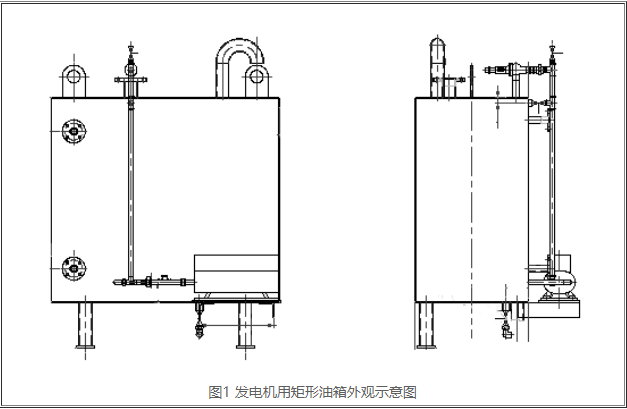

（1）如下图1所显示，方形机油箱是采用最为普遍的一种机油箱，它不仅有利于生产制造，又可充分利用空间，故一般（容积低于2000L）都采用这种方式，而且箱上易于安装柴油油箱加选元器件，因此被广泛采用。

（2）圆罐型机油箱一般用于容积比较大的场所。它还有立柱式和立式这两种。立柱式的因为液压油比较深，上端和下部温差较大，而且使用时一定要考虑机油箱内部液压油具有较好的循环系统，而且此类机油箱在外部清理操作时运输的时候都很困难，因而，这类机油箱非常少选用。因此容积比较大的常见立式圆罐型机油箱，他们可按照压力容器的方式来制作，两边可选择规范化规格的筒体。具有强度高，重量较轻，便于清理的特征，在各类柴油发电机组频繁使用。

3、依照输油泵于机油箱的总体安装方式不同可分为上置式，下置式和旁置式三种。

（1）上置式机油箱

输油泵等装置安装于机油箱的布后盖板上，其结构简单，运用非常常见，特别是要经常移动设备中。因为这种安装方式驱动力振源在油盖板里，因此机油箱体，特别是上后盖板务必具有较强的弯曲刚度。它上后盖板有设计成可拆下来与不能拆下来（焊住）的两种。有些专业生产制造机油箱的厂商，针对比较小的机油箱开展通用化的大批量生产，选用铸造件。

（2）下置式机油箱

输油泵放置机油箱下边，这类安置方式，可让设备安装调试总面积降低，也可使输油泵的吸进水平大为改善。这些安装方法，常常将机油箱架高得让人可以在机油箱下边穿越过去，以便对输油泵安装与维护。

（3）旁置式机油箱

输油泵等装置安装于机油箱边上，全面的流量机油箱容量大的时候，多采用这样的方式，特别是在靠一个机油箱给几台输油泵提供的油的场所。旁置式机油箱使液压油内液位高过离心泵去油口，从而使得输油泵具有较强的去油实际效果。设计的时候留意，需在离心泵去油口与机油箱间的管路上设置一个手动截止阀，有利于输油泵维修或拆装时避免机油箱油流失。而且这个截止阀门上还必须要设置一个说明阀正式开启的电子信号电源开关，只有在该阀彻底打开时，输油泵才能启动的连锁装置。



二、发电机柴油机贮备规范



按康明斯发电机组管理体系标准《柴油发电机房储油间管理制度》要求：柴油箱贮油须保证发电机组可负载运行8个小时以上。一般要求贮剩余油需保证发电机组带负荷运作3-8h，柴油机的耗油率一般是190--220克/KW/钟头（视不一样的设备、不一样牌号的汽柴油来定），0#柴油的密度大约为0.84Kg/L。

以康明斯发电机组普遍规格型号为例子，现按带负荷运作3h、耗油率200 g/kwh测算：

表1 常见康明斯系列柴油发电机组油耗

型号	额定功率	燃油消耗率	燃油消耗量	备注
KTA19-G4	504KW	214g/kwh	504（KW）×0.2（Kg/kwh）×3h÷0.84（Kg/L）=360L	通常 康明斯发电机 机型燃油 消耗率统一按 200g/kw.h计算
NTAA855-G7A	407kw	204g/kwh	407（KW）×0.2（Kg/kwh）×3h÷0.84（Kg/L）=291L
KTAA19-G6A	610kw	196g/kwh	610（KW）×0.2（Kg/kwh）×3h÷0.84（Kg/L）=436L
KTA38-G2A	813kw	205g/kwh	813（KW）×0.2（Kg/kwh）×3h÷0.84（Kg/L）=581L
KTA38-G5	970kw	209g/kwh	970（KW）×0.2（Kg/kwh）×3h÷0.84（Kg/L）=693L

1、操作人员应灵活运用充注油的操作方式和消防规范，做到安全实际操作，避免渗油、溅油的现象出现。

2、定期检查机油箱（罐）、出入输油管、阀门等开展安全巡检并做好记录。

3、储油间的机油箱应密闭式且应设通往室外通风管，通风管应设带阻火阀的呼吸阀，机油箱的下部应设避免成品油流布的设施。

4、充注时对机油箱（罐）开展计量检定,审批集油，避免充注时漏顶跑油。

5、给油环节中严格把控给油速率，如出现跑、冒、渗油的情况，须及时处理好现场，即可再次后面实际操作。

6、给油后搞好机油箱（罐）的密封工作中。

7、储油间内要配备一定的细砂，这样有利于搜集渗油。

8、禁止在雷电天气及在柴油发电机运作时给油。

9、维修汽油泵或管道时，要关掉相对应闸阀，悬架标志牌同时做好加点油对策，以避免成品油泄露。

10、储油间禁止烟火，并且在显著处悬架安全警示标识。储油间内不可以附加储油罐（可使用汽油桶盛装）。



三、荒漠持续高温地域储油罐设计方案



柴油发电机队的喷油系统肯定会达到耐热、耐沙尘、抗腐蚀等规定，同时对浓烈的日光及紫外光、红外感应有较强的抵抗力，所以在喷油系统的设计以及有关材料种类上要综合考虑耐热、耐沙尘、抗腐蚀及防紫外线、红外感应水平。

1 、汽柴油储存罐可靠性设计

对于沙漠地带持续高温、降雨少、干躁、沙尘大、紫外光明显等气候特征，一般金属式地面上立式储罐将不会适应当地的自然条件，因此采用新型材料、新技术，并利用一个新的施工程序的汽柴油储存罐一览无余。

双壁玻璃钢防腐储罐是近些年广泛采用的新式汽柴油储存罐。该型储罐采用双层罐内，该双层储油罐的内壁与表面之间具有空隙室内空间，用以组装泄漏检测系统软件，双层油罐相对于传统的钢质单面储油罐在耐腐蚀和防渗透方面都有着很大的优势，可以解决成品油渗漏问题的最佳途径。此外该型储存罐的储罐耐腐蚀性特别的好，起到了很好的耐腐蚀实际效果，对环境环境的要求并不是非常严苛，使用及摆放下去可能就更加的安全。该型汽柴油储存罐的加工工艺及安全性也具有较高的经济和社会效益。

（1）适合橡塑制品大中型及大型制品。绝大部分塑料成型工艺，在成形过程当中，塑胶及磨具都处于非常高的工作压力（气体压强）下，例如运用极为广泛的注塑加工、缩小橡塑制品，挤压.吐塑等，因而运用这种成型方法生产制造大中型塑胶制品时，能使大中型汽柴油储存罐总体成形，防止了按段生产制造工艺多元性。

（2）塑胶归属于绝缘物，因而钢塑管汽柴油储存罐绝缘性十分好，防止由静电产生的火花放电等因素引起的火灾事故。

（3）该型储存罐延续了钢塑管原材料导热系数低优势，具备相对较低的导热系数，因而能够很好的具有隔热实际效果，因而非常适合炎热高温沙漠气候。

该型汽柴油储存罐在施工程序上较普通的钢质汽柴油储存罐也是有较大的差异。除了常规起吊、固定不动外，还要在汽柴油储存罐周围添充细微碎石子，以便为汽柴油储存罐因环境温度导致的热胀冷缩留有足够的空间。

添充细微石子的规格在1/8至1/2中间，添充时不能让碎石子直接冲击玻璃钢防腐汽柴油储存罐，以避免损伤汽柴油储存罐。回填土的时候需要分三个阶段开展，每一阶段均应在对应的机械设备工作完成后开展。第一阶段在起吊结束后就可以进行，回填土高度在汽柴油储存罐罐体的顶部，通常是具有固定不动汽柴油储存罐的功效，为管道的安装留有足够的空间;第二阶段回填土高度在竖管人孔处，这一阶段需在输油管线与汽柴油储存罐联接并实验验收合格后开展;第三阶段就是把全部土建工程深基坑铺满，完全覆盖汽柴油储存罐。



2 、输油管道可靠性设计

输油管道选用8条提供的油管道，6条进油管路方式布局（8个汽柴油储存罐含有2个是预留汽柴油储存罐），并采用循环回路方式，即便主提供的油管道出现故障，关掉截止阀门后，依旧可以运用次级线圈提供的油管道对髙压柴油发电机组进行提供的油。因此可以在不受影响运作的情形下对故障管道进行修复。

输油管道选用直埋设计方案，管道水泥土面中间垫300mm细砂。管道使用无缝管，连接时每一段管路一般不超过12米，接口方式依据管经明确：2英尺以内的镀锌钢管及全部的镀锌管全部采用法兰连接;2英尺以上镀锌钢管选用电焊焊接。
